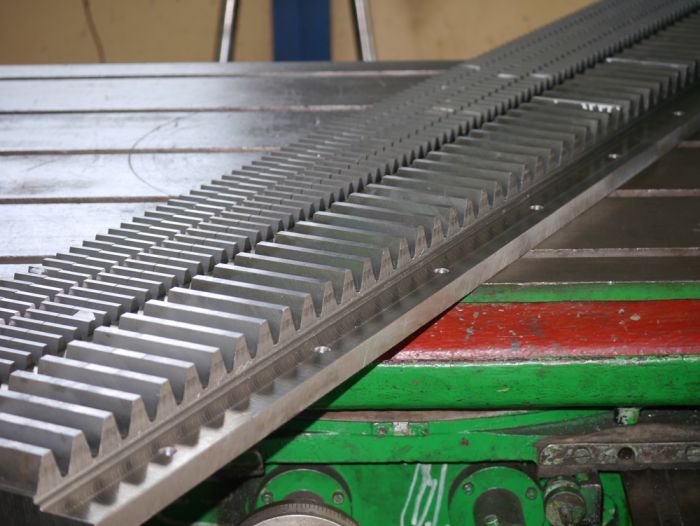

Listwy zębate

Listwy zębate – precyzyjne przeniesienie ruchu liniowego

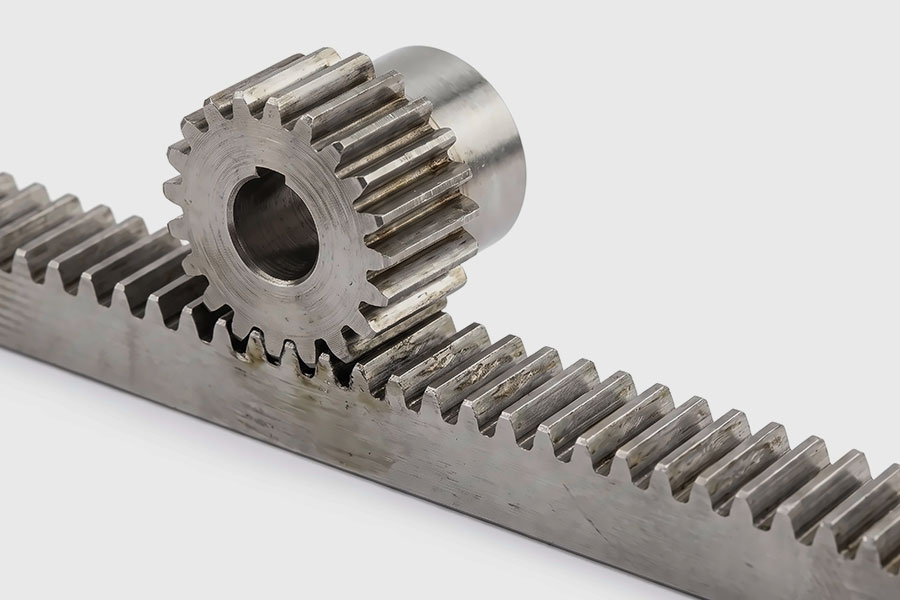

Listwy zębate to elementy współpracujące z kołem zębatym (zębnikiem), które umożliwiają zamianę ruchu obrotowego na ruch liniowy. Takie rozwiązanie jest często wybierane tam, gdzie liczy się sztywność, powtarzalność pozycjonowania oraz możliwość przenoszenia dużych sił na dłuższym odcinku pracy. W praktyce listwa zębata działa jak „rozprostowane” koło zębate, dzięki czemu układ listwa–zębnik sprawdza się zarówno w prostych mechanizmach przesuwu, jak i w zaawansowanych aplikacjach przemysłowych.

Zakres oferowanych listew zębatych

Dysponujemy listwami zębatymi w szerokim zakresie wymiarowym i modułowym, co pozwala dopasować rozwiązanie do różnych obciążeń, prędkości oraz warunków pracy. Wykonujemy i dostarczamy listwy zębate w zakresie modułu od 1 do 24, o długości do 6000 mm oraz szerokości do 400 mm. Dzięki temu możemy realizować zarówno elementy do kompaktowych układów automatyki, jak i listwy do cięższych zastosowań przemysłowych, gdzie istotna jest duża nośność oraz odporność na zużycie.

• moduł: od 1 do 24,
• długość: do 6000 mm,
• szerokość: do 400 mm.

Do czego służą listwy zębate?

Listwy zębate stosuje się wszędzie tam, gdzie potrzebny jest kontrolowany przesuw liniowy, wysoka sztywność oraz niezawodne przeniesienie siły. Rozwiązanie listwa–zębnik pozwala uzyskać stabilną pracę na długich odcinkach, co bywa trudniejsze do osiągnięcia w przypadku śrub napędowych przy dużych prędkościach lub dużych obciążeniach. Dodatkową zaletą jest możliwość budowania długich torów przejazdu poprzez łączenie odcinków listwy w jeden ciąg roboczy.

Typowe zastosowania

Listwy zębate są powszechnie wykorzystywane w przemyśle oraz w konstrukcjach maszyn, gdzie wymagany jest precyzyjny i powtarzalny ruch liniowy. Sprawdzają się m.in. w układach pozycjonowania, przesuwach bram, prowadnicach w maszynach oraz w rozwiązaniach transportowych. W zależności od wymagań aplikacji dobiera się odpowiedni moduł, długość, sposób montażu oraz parametry uzębienia.

• automatyka przemysłowa i układy pozycjonowania,
• maszyny CNC, centra obróbcze i stoły przesuwne,
• suwnice, bramy i mechanizmy przesuwu,
• linie produkcyjne, przenośniki i systemy transportowe,
• maszyny pakujące i urządzenia montażowe.

Dlaczego dobór modułu ma znaczenie?

Moduł uzębienia jest jednym z kluczowych parametrów listwy zębatej, ponieważ wpływa na wielkość zębów, a tym samym na nośność oraz odporność na zużycie. Mniejsze moduły są częściej spotykane w układach precyzyjnych i lżejszych, gdzie ważna jest płynność pracy i dokładność pozycjonowania. Większe moduły stosuje się w aplikacjach wymagających przenoszenia dużych sił, odporności na udary oraz pracy w trudniejszych warunkach eksploatacyjnych.

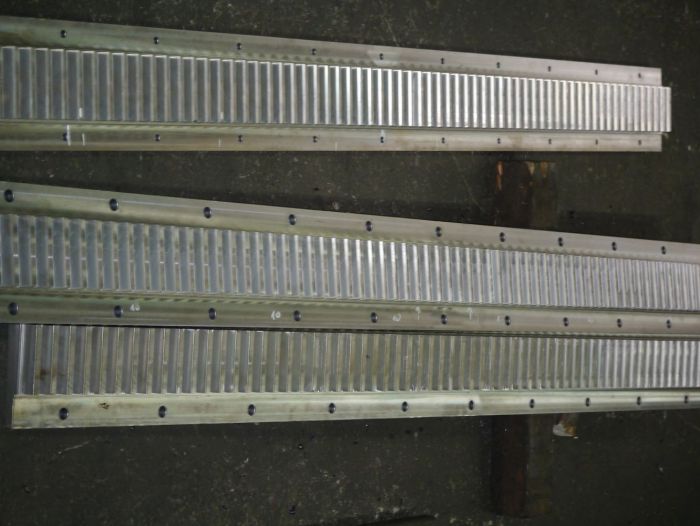

Łączenie odcinków i praca na długich przesuwach

W wielu zastosowaniach niezbędne jest uzyskanie dużej długości roboczej. W takich przypadkach listwy mogą pracować jako odcinki łączone w jeden tor. Kluczowe znaczenie ma wtedy dopasowanie na styku, aby uzyskać możliwie płynne przejście uzębienia i ograniczyć drgania. Przy projektowaniu takiego układu istotny jest również odpowiedni montaż, stabilne podparcie oraz zachowanie osiowości zębnika względem listwy na całej długości przesuwu.

Sztywność, hałas i kultura pracy

Na kulturę pracy układu listwa–zębnik wpływa nie tylko geometria uzębienia, ale również jakość wykonania, sztywność mocowania, smarowanie oraz prawidłowe ustawienie zazębienia. Dobrze dobrany i poprawnie zamontowany zestaw pozwala ograniczyć hałas, zmniejszyć luzy oraz poprawić powtarzalność ruchu. W aplikacjach, gdzie wymagane są wyższe parametry dokładności i cicha praca, warto rozważyć dodatkowe procesy wykańczające uzębienie oraz precyzyjne ustawienie w montażu.

Jakie informacje warto podać do wyceny lub doboru?

Aby dobrać listwę zębatą optymalnie do aplikacji, pomocne są podstawowe dane techniczne dotyczące obciążeń i sposobu pracy mechanizmu. Jeśli klient posiada projekt lub założenia konstrukcyjne, możemy łatwiej dopasować moduł, wymiary oraz rozwiązanie montażowe. W praktyce najczęściej istotne są: wymagany skok i prędkość przesuwu, przewidywane obciążenia, długość toru pracy oraz warunki środowiskowe.

• wymagany moduł lub parametry obciążenia i momentu,
• długość robocza (pojedynczy odcinek lub tor z wielu odcinków),
• sposób montażu i dostępna przestrzeń (szerokość, wysokość, podparcie),
• wymagana dokładność pozycjonowania i dopuszczalny luz,
• warunki pracy (zapylenie, wilgoć, temperatura, smarowanie).

Podsumowanie

Oferujemy listwy zębate w zakresie modułu od 1 do 24, o długości do 6000 mm i szerokości do 400 mm. Dzięki szerokiemu zakresowi wymiarów możemy dopasować rozwiązanie zarówno do precyzyjnych układów automatyki, jak i do cięższych zastosowań przemysłowych. Jeśli potrzebujesz doboru listwy do konkretnej aplikacji, warto przygotować podstawowe dane dotyczące obciążeń, długości przesuwu oraz wymagań dokładności, co pozwoli szybko zaproponować optymalne rozwiązanie.
